快递刚到(一小堆电源，1602显示屏)

199003326 · 发表于 2010-7-22 14:16

LZ看贴不仔细，拉出去打PP....
既然俺拍的那么多图都看到了，为啥不再多往下边看两张哩？

如果要改可调电源的话有以下几点需要注意：
1. 增加输出滤波电容，输出电容只有220uF，所以造成了输出波纹比较大。输出接口朝向自己，元件面朝上，输出侧的五颗电容最右边的一颗是输出滤波电容，增加。
2. 在输出滤波电容处并联泄放电阻，目的是加快电压下降速度，这样不会在调小电压后电压下降很慢。
3. 修改电源输入口附近电路，增加NTC电阻和安规电容。

总的来说这个电源改装潜质还是不错的，两个电位器断开任意一个就没有输出，我测试的最高输出电压是24.5V。

zlihan · 发表于 2010-7-22 15:12

提示: 作者被禁止或删除内容自动屏蔽

zlihan · 发表于 2010-7-22 15:18

提示: 作者被禁止或删除内容自动屏蔽

zjnec · 发表于 2010-7-22 15:20

提示: 作者被禁止或删除内容自动屏蔽

jane_0517 · 发表于 2010-7-22 15:29

输出怎么做定压？

zlihan · 发表于 2010-7-22 15:59

提示: 作者被禁止或删除内容自动屏蔽

ycg9603 · 发表于 2010-7-22 17:43

谁是一乐？哪里买的？给个链接？pm？

kazuyuki · 发表于 2010-7-22 18:01

ls翻翻前面的帖子就知道了

ycg9603 · 发表于 2010-7-22 18:10

本帖最后由 ycg9603 于 2010-7-22 18:23 编辑

我想等有人弄个简单调压模块出来我再买吧。

caikuang · 发表于 2010-7-22 19:42

提示: 作者被禁止或删除内容自动屏蔽

iloveqinqin · 发表于 2010-7-22 20:05

直接在输出口调压？这样不太好吧

zlihan · 发表于 2010-7-22 20:11

提示: 作者被禁止或删除内容自动屏蔽

kbh · 发表于 2010-7-22 20:26

先买了3个改着玩其实中毒也就是因为闲着无聊给自己和找些事情做做挺好的

taotaoliu · 发表于 2010-7-22 23:19

小风扇、液晶屏、直流电源线、电源，都在一乐买过，和楼主的一样

yhllmw · 发表于 2010-7-23 14:22

这论坛太害人　我也中毒了，买2个玩玩，加上别的一凑重量1公斤，最少100多元呀。

zlihan · 发表于 2010-7-23 16:41

提示: 作者被禁止或删除内容自动屏蔽

keetian2 · 发表于 2010-7-23 16:53

不好拆啊，不敢上锤子

zlihan · 发表于 2010-7-23 17:05

提示: 作者被禁止或删除内容自动屏蔽

六朝僧 · 发表于 2010-7-23 18:27

本帖最后由六朝僧于 2010-7-23 18:35 编辑

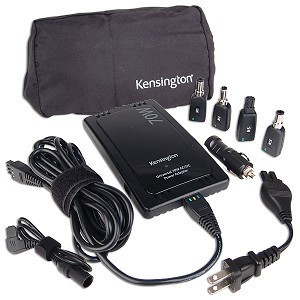

还可以吧，交直两用，什么时候加个壳，做成可调电源吧

六朝僧 · 发表于 2010-7-23 18:32
