想把micro USB充电口改成Type-C口，但似乎难度有点大。。

liangwh

有个很早以前买的锂电小型吹吸尘器放在车上用，是micro USB的充电口，最近想改为Type-C充电口。
拆开看看插脚和焊口，似乎难度有点大。而且机器内部位置狭窄，很难再用其他DIY方式改装。除非接两条电线引出去外面，但这样就得不偿失了。
不知道有没有与这个micro USB座同样插脚规格的Type-C座？或者其他可靠的改装方案？

屎盆子

liumiao73

没事别折腾

mmm27000

知道飞线大法吧？在其它位置飞呀

drs163

liumiao73 发表于 2024-4-23 20:49
没事别折腾

  千古名言

icfree

有那种固定在外壳上的母座，有个竖着的板子，然后再连线

dqp05

不喜欢C口，太单薄，不受力，容易坏


liangwh

屎盆子 发表于 2024-4-23 20:46

关键是如何固定母座。直接用哥俩好固定？

liangwh

icfree 发表于 2024-4-23 21:23
有那种固定在外壳上的母座，有个竖着的板子，然后再连线

机器原来底座是平的，可以把机器竖着放，突出一块，底座就不是一个平面了。

liangwh

liumiao73 发表于 2024-4-23 20:49
没事别折腾

就是太闲了才折腾。。。

SDKTank

liangwh 发表于 2024-4-23 21:48
关键是如何固定母座。直接用哥俩好固定？

过孔用铜丝或者铜皮包住Type-C母座焊接固定

whseen

liangwh 发表于 2024-4-23 21:50
就是太闲了才折腾。。。

保留自带MicroUSB接口，上面叠加TypeC，固定确实是问题，尽量与塑料孔紧配合压上。

howard113

第一种方案可以不动原先的充电口，另外找个地方在外壳上面开孔，用这种：

然后飞线。

第二种方案，如果还是想替换，那就拆掉原先的micro 母座，利用已有的1个孔，另外再打3个孔，可以放下你的type c母座。再刮漆，焊接固定好。然后还是免不了飞线焊接。中间多余的数据接口，需要去除防止和原先主板正负极短路。然后再涂绝缘白胶，防止灰尘连通数据口和正负极。然后就是修一下外壳插口。

gang0127

转接口，省事省心。哈哈！

liangwh

howard113 发表于 2024-4-23 22:56
第一种方案可以不动原先的充电口，另外找个地方在外壳上面开孔，用这种：

然后飞线。

第一个方案不行，里面空间不够。只能考虑第二个方案。

toyboy

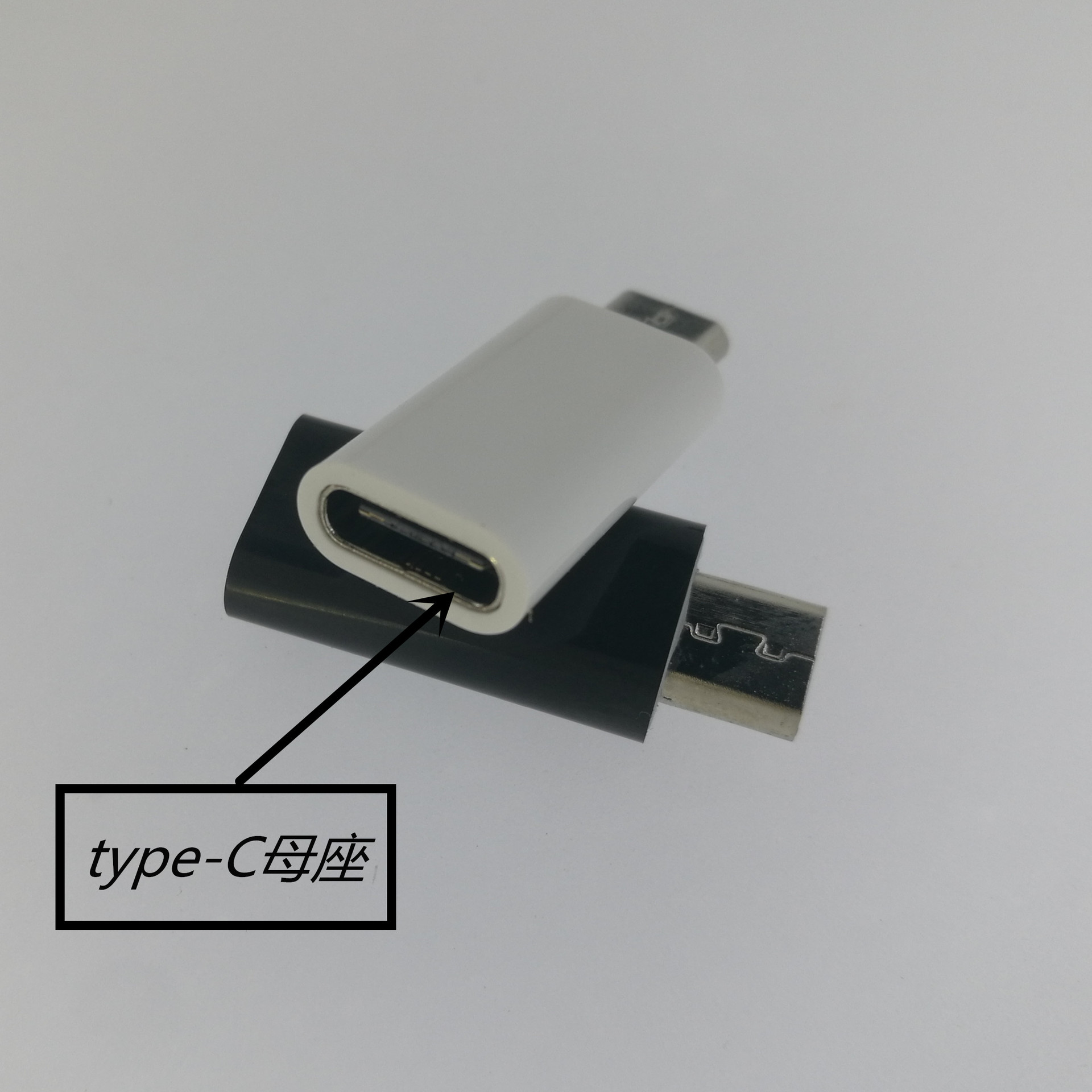

你不知道有这个东西吗？
type-c母转mini usb公接头：


登录/注册后可看大图

屎盆子

liangwh 发表于 2024-4-23 21:48
关键是如何固定母座。直接用哥俩好固定？

主板原来两侧的焊盘和母口外壳焊一起

xiaoxiaobird

liangwh 发表于 2024-4-23 21:48
关键是如何固定母座。直接用哥俩好固定？

去掉micro USB后，底部如果有覆铜的话，直接将type-c 的外壳与覆铜焊在一起。

tobacc0

这种小插座焊接对于我这老花眼真是个难题，脚太小太密，搞不好就焊成短路，焊时间长一点插座里塑料就融了，用上面说的那种成品小母座板最省事。

几米空间

dqp05 发表于 2024-4-23 21:33
不喜欢C口，太单薄，不受力，容易坏

C口还真不坏，M口才容易坏
