请问蓝色LCD12864显示全白是什么情况？

cyradg

LCD是全新购买的，做测试用，如下图，开发板什么代码都没写，LCD12864怎么就全部显示像素？是对比度没调好吗，还是其他原因？我在开发板、LCD的背面都调了相关电阻，根本没有用。

cyradg

顶一下

jd2000

看你的照片是日立兼容芯片的12864 8位并行接口图形LCD，你不写代码直接通电后显示所有像素这是正常的。你要测试就要写个代码。

cyradg

jd2000 发表于 2021-3-1 09:14
看你的照片是日立兼容芯片的12864 8位并行接口图形LCD，你不写代码直接通电后显示所有像素这是正常的。你要 ...

晕倒，写了代码，还是这样。不过，我也不确定代码是否正确，否则，我也不会专门买块来上开发板测试。在Proteus上跑是正常的，不过，Proteus上不写任何代码就是指亮灯无显示，现在我这个是全部都显示了，我看啥啊，估计有文字输出我也看不出呀，被覆盖了。我这个是ST7920主控的，我的开发板描述也是支持这种主控的LCD12864。

cyradg

网上说和LCD1602差不多，看文档好像也差不多，所以是从LCD1602那改的，我下面的代码，LCD1602能显示，但是LCD12864不能，关键是我的LCD12864不写代码全都显示了，感觉不应该这样。

//12864初始化
void LCD12864_Init(void)
{
        _LCD_DATADDR = 0xFF;
        _LCD_DATAPORT=0x00;
        _LCD_RWEDDR=0xFF;
        LCD_Delay();
        writecom(0x38,0);
        LCD_Delay();
        writecom(0x38,0);
        LCD_Delay();
        writecom(0x38,0);
        LCD_Delay();
        writecom(0x38,1);
        writecom(0x08,1); //关闭显示
        writecom(0x01,1);    //显示清屏
        writecom(0x06,1); //显示光标移动设置
        writecom(0x0C,1); //显示开及光标设置
}


//LCD12864输出字符串
void LCD12864_WriteChar(uchar row,uchar col,uchar *pBuffer)
{
   switch (row)
   {
      case 0:{row=0x80;break;}
      case 1:{row=0x90;break;}
      case 2:{row=0x88;break;}
      default:{row=0x98;break;}
   }
   row+= col;
   writecom(row,1);
   _LCD_RS=1;
   LCD_Delay();
   _LCD_RW=0;
   LCD_Delay();
   while(*pBuffer)
   {
       LCD_Delay();
       _LCD_DATAPORT=*pBuffer;
       LCD_Delay();
       _LCD_EN=1;
       LCD_Delay();
       _LCD_EN=0;
       LCD_Delay();
       pBuffer++;
   }
}

jd2000

你先试试调整3脚上的可变电阻，确认不是对比度设置的问题。如果对比度没问题，那么看来是没有正确初始化LCD，多半是接线或代码的问题，硬件损坏的可能性不大。

cyradg

jd2000 发表于 2021-3-1 09:38
你先试试调整3脚上的可变电阻，确认不是对比度设置的问题。如果对比度没问题，那么看来是没有正确初始化LCD ...

这个LCD背面有一个可调电阻，通过一个焊盘确定是否连接第3脚，默认是不连接的，也就是第3脚默认是悬空不接任何地方，所以默认是使用LCD背面的可调电阻调对比度，文档也是这样描述的，但是我调了，没用。我用镊子短路这个焊盘，使用开发板上的可调电阻，也没用，晕了。。。。
==================
继续补充下，这个LCD上还有什么标识为P焊盘的，标识为S焊盘的，说是串口并口切换用，但是描述并口模式的话可以不用管这两个焊盘，我使用的是并口。

cyradg

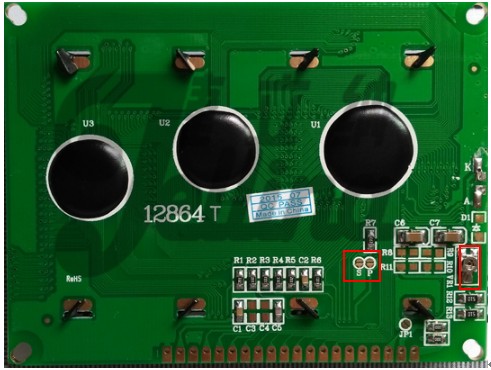

上两个淘宝该商品的图，下面是背面可调电阻，P、S焊盘，还有一个叫JP1的焊盘，焊盘默认都是开路。


登录/注册后可看大图

下面是正面图，有个叫JP2的焊盘，默认也是开路，这个目前应该是短接JP2使用开发板可调电阻。描述说是结合JP1确定是否选择开发板可调电阻，那个JP1目前没仔细去看。有谁用过LCD12864，按道理不写任何代码是只亮灯但是没任何显示的呀。


登录/注册后可看大图

jd2000

如果你调整电位器时屏幕背景有明暗变化就没问题。我现在手头上没有这个LCD，没法试验了。不过我记得8位并行模式是0x30，不是0x38，你初始化模式似乎选得不对，你试试吧。我目前都是ESP8266/ESP32为主，好玩很多，AVR很久没用了。

cyradg

jd2000 发表于 2021-3-1 10:05
如果你调整电位器时屏幕背景有明暗变化就没问题。我现在手头上没有这个LCD，没法试验了。不过我记得8位并行 ...

0x30 昨天试了，没用。其实0x38和0x30看文档只是显示的细微差别，这个LCD涉及到显示的焊盘有4个，分别是P、S、JP1、JP2，全是开路，P和S是串口和并口模式选择的，其实也可以通过PSB引脚由MCU选择模式，似乎与我这种显示状态无关，那个JP1是控制-V0的，JP2是控制V0，那个JP1我没仔细看，回去再看下。我估计很大可能是对比度出问题了，对于黄屏来讲，也就是所谓的全黑。还有这玩意我目前还不能上锡，否则真有问题不能换货。

cyradg

jd2000 发表于 2021-3-1 10:05
如果你调整电位器时屏幕背景有明暗变化就没问题。我现在手头上没有这个LCD，没法试验了。不过我记得8位并行 ...

我目前手头只有AVR开发板，也支持这个显示器，先测试玩玩。LCD12864实在太大了，我最终还是想用OLED，OLED有自带中文字库的吗？我看宝上的好多都说不带字库的，是连英文字库也不带？自己去做模？

uikyhuang

个人不成熟建议，去论坛下个写好的程序写入来测试一下有没显示。

cyradg

LCD12864就是便宜，而且也支持中文字库，所以先拿来练练手。商家叫我觉得有问题就退回去，哎，不想退，就那么点钱，加个邮费退回去不值得，自己能解决最好。商家没有明确说什么问题，但是大概猜得出估计是对比度有问题，而且LCD自带的可调电阻可能坏了。。。。

cyradg

uikyhuang 发表于 2021-3-1 10:40
个人不成熟建议，去论坛下个写好的程序写入来测试一下有没显示。

开发平台不兼容。我用的是ATMEL STUDIO 7里面的GCC平台，网上拷贝来的直接编译是通过不的，需要自己猜谜语一样翻译一下，然后才上Proteus仿真，Proteus通过了最后才上开发板的。

jd2000

cyradg 发表于 2021-3-1 10:40
我目前手头只有AVR开发板，也支持这个显示器，先测试玩玩。LCD12864实在太大了，我最终还是想用OLED，OLE ...

单色OLED 128X64 的不贵，用I2C驱动非常方便。带中文字库的比较少见。普通的可以直接显示英文，显示中文要取模，稍微麻烦一点。而我自己则喜欢用彩色TFT LCD，320X240，用SPI高速驱动，可以设计非常精美的界面。自从用了这个，我对1602和12864等的单色LCD都不感冒了，哈哈。

cyradg

jd2000 发表于 2021-3-1 11:35
单色OLED 128X64 的不贵，用I2C驱动非常方便。带中文字库的比较少见。普通的可以直接显示英文，显示中文 ...

SPI还没学，SPI速度高，不知道能否同时接多个设备？不过我估计只能接一个设备，否则I2C真没啥用。I2C能同时接多个设备，就是速率低。对于一些简单的显示，I2C还是比较方便的，现在在Proteus上测试通过了LCD1602，LCD2004显示，EEPROM的读取，INA219电流，电压，功率读取，MCP3421的差分ADC转换，现在就要上开发板测试了，不过我目前的开发板没有这么多接口，自己做了个扩展板，今天刚在嘉立创下单做PCB了，白嫖价5元。折腾完了I2C，下一个就是SPI。下面是自己做的开发板扩展

jd2000

I2C只使用单片机的两个IO引脚作为总线，无论挂多少个设备都始终只用两个脚，节省单片机硬件资源，缺点是速度较慢。SPI使用4个IO引脚，而且每增加一个设备就要多用一个IO引脚，因此不能挂太多设备，但速度很快。对于12864和传感器之类对速度要求不高的，用I2C很合适。但是TFT LCD等设备对数据传输速度要求很高，用SPI就合适。你如果初学单片机，我觉得从Arduino入手比较好，完全开源，资料丰富，而且库文件齐全，例如你驱动12864 LCD只需导入一个库即可，不需自己从底层写起。以后学深入了还可以研究库文件，看底层是怎样操作的。

cyradg

jd2000 发表于 2021-3-1 12:47
I2C只使用单片机的两个IO引脚作为总线，无论挂多少个设备都始终只用两个脚，节省单片机硬件资源，缺点是速 ...

我目前也是想用Arduino，支持类，可以很好地封装成对象，Proteus的例子也是Arduino。呆伙我试用下。当初选ATMEL STUDIO，第一个原因是因为它是ATMEL官方的，估计和他自己的产品配好也好，ATMEL STUDIO的界面是.NET界面，对于代码提示也非常友好，界面随.NET，因此可以弄成中文界面，但是看来看去，只支持C++，不支持类封装，现成的库也不多。GCC，ICC，IAR我也试用过，只能用“我查”来形容，没有什么现成的库，不支持类封装，也没有代码的友好提示，更TMD，代码编辑器居然连中文都不支持！！！只要删除啥玩意，中文全是乱码，果断丢弃！！！


ATMEL STUDIO 7中文界面，不过，实际上没见着什么开发帮助，不是.NET的功能也不是中文。

代码友好提示，这是现在开发环境必备，也是我的首选，因为没谁知道那么多函数该怎么完整地去写，很多地方都需要开发环境协助。写错的地方，或者不是安全的代码，也会用红波浪线标注，这样会让给我看到，思考一下就知道这样写代码可能会让MCU跑飞。我觉得友好提示是第一重要，但愿Arduino也有该功能，否则我也有可能放弃Arduino。

cyradg

刚安装了Arduino，居然中文界面，然而编辑器相对ATMEL STUDIO 7真的单调了，没有代码友好提示，如下图，Serial应该是个串口对象，习惯上，有好的开发环境只要在对象后面加个“.”或者“->”，那么这个对象里面的所有属性，方法，事件都会列出来，Arduino很遗憾不会，代码编辑功能差了些，要知道C语言区分大小写，一个字母写错都编译不通过。不过Arduino的库，例子，文档真的比ATMEL STUDIO 7多的太多了，先耐着性子看看吧。。。。。

Arduino的代码编辑还是差些，没有任何代码管理功能，只是给你一个简单的颜色提示，这个"Serial”的确是玩意，是什么玩意，自己琢磨。

AMTEL STUDIO 7的代码编辑管理，引用了微软的.NET体系，代码管理我觉得一级棒！！比如上图info结构里的TWI_EA变量，不但能有代码管理器自动给开发者，还能把备注完整地给开发者提示这是干什么用的，其实这对于初学者也是非常好的，省去开发者记忆很多东西。ATMEL STUDIO 7的缺点是没有什么库，全是底层库，也没有什么帮助文档，也不支持类封装，整个代码感觉有点散，也就是很多函数和变量其实是私有的，不能单独使用，这是没有类封装的缺点，否则，ATMEL STUDIO 7我觉得真的很完美。

cyradg

我听说Arduino可以作为一个插件被引入ATMEL STUDIO 7，我查！！看看。。。。有谁把Arduino作为插件被引入开发环境的？
