燃气热水器电子开关怎么改成常闭

911110

dqp05 发表于 2020-8-22 13:11


登录/注册后可看大图

在三极管的基极 或者 MOS管的栅极，加RC延迟导通，要求1.5s后导通晶体管，晶体管和电容串联，并联在按键 ...

大概懂你的意思，可是我没有设计这个电路的能力，只能找更简单的方法，或者买成品模块

dqp05

911110 发表于 2020-8-22 14:10
大概懂你的意思，可是我没有设计这个电路的能力，只能找更简单的方法，或者买成品模块
...

那就买个模块吧，要求：

1、上电延时时间可调，
2、脉冲输出，继电器或者光耦隔离输出，脉宽可调

平流层

911110 发表于 2020-8-22 11:02
试了10，33，43，330uF都不行。

热水器接通220V后，大约1.5秒后，按动控制面板开关键才起作用，马上按没反 ...

那没戏了，自检时间太长，简单点就买个多功能时间继电器模块就可，总有一款模式适合你


登录/注册后可看大图

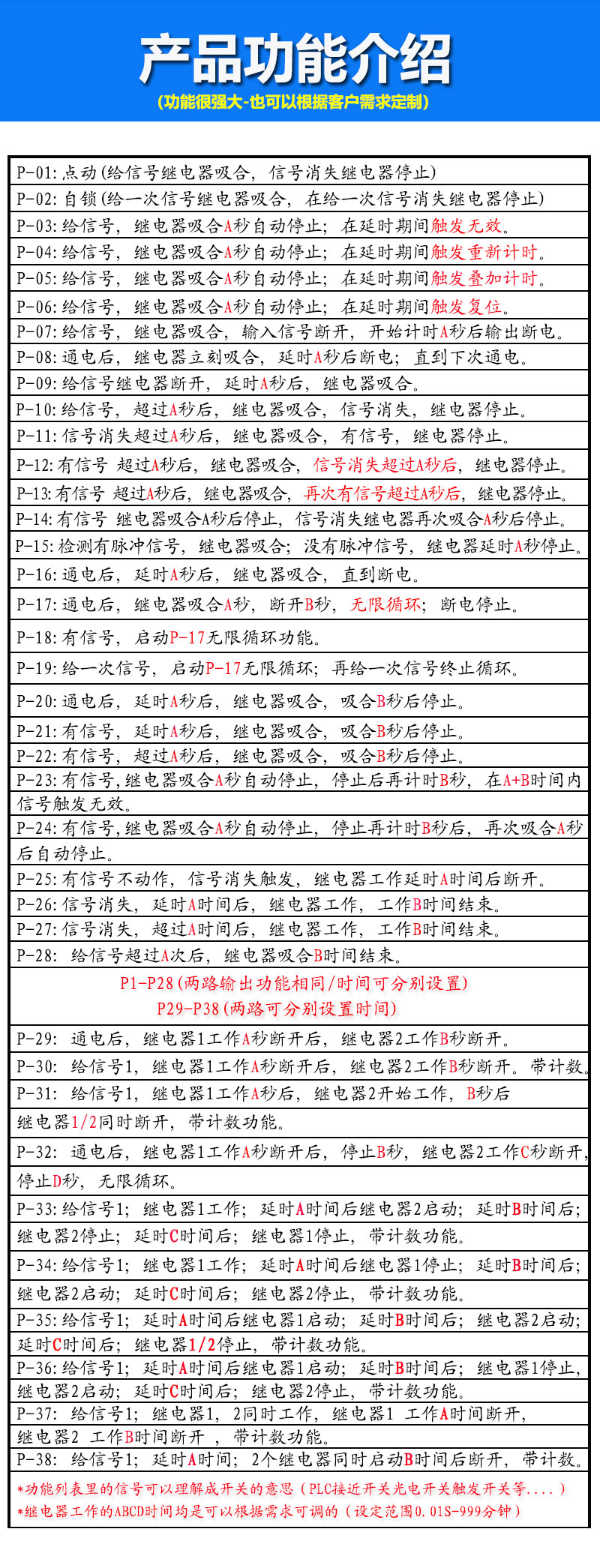

我看p12就适合模拟延迟按键。

changlai

911110 发表于 2020-8-22 12:19
道友留步，请再详细些

由于这个控制面板到主板是电源和信号同线，所以不能在控制板上取电，只能在主板上找到5V或12V的电源接口，然后根据电压在TB买一个合适的“延时模块”。

你还要先测试一下用多大的电容可以启动，先接通电源，再在按钮开关上并联一个电容（注意：电容要先放电）使控制板启动，将这个合适的电容串联在延时模块的常开触电上即可。
如果并联电容不能启动控制板，那就可能要在加一个继电器了，在说吧。

911110

感谢楼上所有坛友，综合各位意见，还是用个延时时间继电器比较省心，谢谢。接下来重新开贴说下一步。

drs163

延时继电器，可以直接利用主板电源，设置延迟时间，模拟开关的通断量就行。

911110

drs163 发表于 2020-8-22 22:10


登录/注册后可看大图

延时继电器，可以直接利用主板电源，设置延迟时间，模拟开关的通断量就行。 ...

拆下主板看了下，不知道从哪里取电合适，所以我打算用个5伏手机充电器独立供电。

y1980

时间继电器应该是最简单的，可以用工业用的小型时间继电器

drs163

911110 发表于 2020-8-22 22:13


登录/注册后可看大图

拆下主板看了下，不知道从哪里取电合适，所以我打算用个5伏手机充电器独立供电。
...

78LR05输出就是5v稳压。你发图就有。
延时继电器功率很小，完全可以利用主板，同步供电。
