关于无刷电机拆解

carakan

lihongyi 发表于 2020-8-6 16:26
烤鱼机电机直接撬坏了，前面的塑料断了。线圈只有一组，先在一级上正绕再去另一级反绕再正绕再反绕就2个线 ...

我有点好奇...另一边的5个焊点是干什么用的...


塑料壳和pcb直接暴力撬就能拿下来么?还是说要用热风枪吹一吹...在撬

lihongyi

不知道怎么才能上传图片能清楚一点，原图在手机上看还是挺清楚的，正面板上就一个10脚芯片2个p管2个n管1个7805给芯片供电几个推动三级管3个ss310二级管2个消除线圈感应电压一个串负级反反接霍尔和线圈在反面，其它不会看了

lihongyi

carakan 发表于 2020-8-6 16:30
我有点好奇...另一边的5个焊点是干什么用的...

我是直接撬的，没试过加热。能无损拆可能也就是你图里面的红圈那里能出来吧，其它的看起来都是一体的

whseen

lihongyi 发表于 2020-8-6 15:55


登录/注册后可看大图

调速可以按淘宝上别的买家的方法在蓝线和黑线接电阻，但是电机一热电流就越来越大死循环了电阻调速也不灵 ...

应该类似intel风扇无刷驱动板有温度探头，我试了几种接线风扇没怎么变快，用开水蒸气熏反而变快达到全速，有些农企散热器上AVC原装7020风扇也有温度探头，试了一些接线速度快了些，最后把温度探头用镊子夹住短接导电才达到全速，推测是NTC负温度系数电阻器，intel风扇上只不过变成贴片封装NTC，工业上的风机可能有PTC正温度系数电阻器。没有温度探头是有些地方发热导致参数偏移，没有热成像仪的条件下用温度计探头慢慢查发热源，给发热源加导热硅胶双面贴和铝箔胶带，或者涂点白颜色绝缘导热硅脂，减小无刷驱动板温升偏移。

whseen

carakan 发表于 2020-8-4 22:01


登录/注册后可看大图

换驱动...换线等等的..目前没拆过这种电机.不知道该如何把pcb和底座分开.也不敢太大力 ...

好羡慕国外的10件以内零售打样电路板，小到555芯片PWM调速器焊接套件，大到航模无刷驱动板和四轴六八轴飞控板焊接套件，提供编程好的单片机等，可是网站全在国外不做国际物流发中国那。而国内阿里巴巴和拼多多等都是千件起批空电路板，芯片和外围元器件要自己采购，编程器等也得自己到别的地方买。实在不行用洞洞板和铜丝做一个，霍尔用EG477做为驱动信号，扩流功率管部分必须有才能带落地扇叶片，先参考逆变器全桥交流功率部分，再用手机电路模拟器跑一遍电路，调试好最佳参数，然后买Nmos和Pmos功率管加合适的电阻，最后组装简易版风扇无刷驱动板驱动，切成合适的圆环形。

enduse

拆很简单，红圈内的塑料要割掉点，然后转动磁钢就容易拉出来了，安装的时候要用胶水粘回去

万年历

这个换旋转方向需要把硅钢片拆出来翻个，就是原来的底面变成上面。然后重新调整霍尔元件的位置。这个电机是利用硅钢片和磁铁间距（气隙）确定旋转方向的。

星湖烟雨

lihongyi 发表于 2020-8-6 15:13
硬撬弄坏了一个，想改调速的，没研究出来

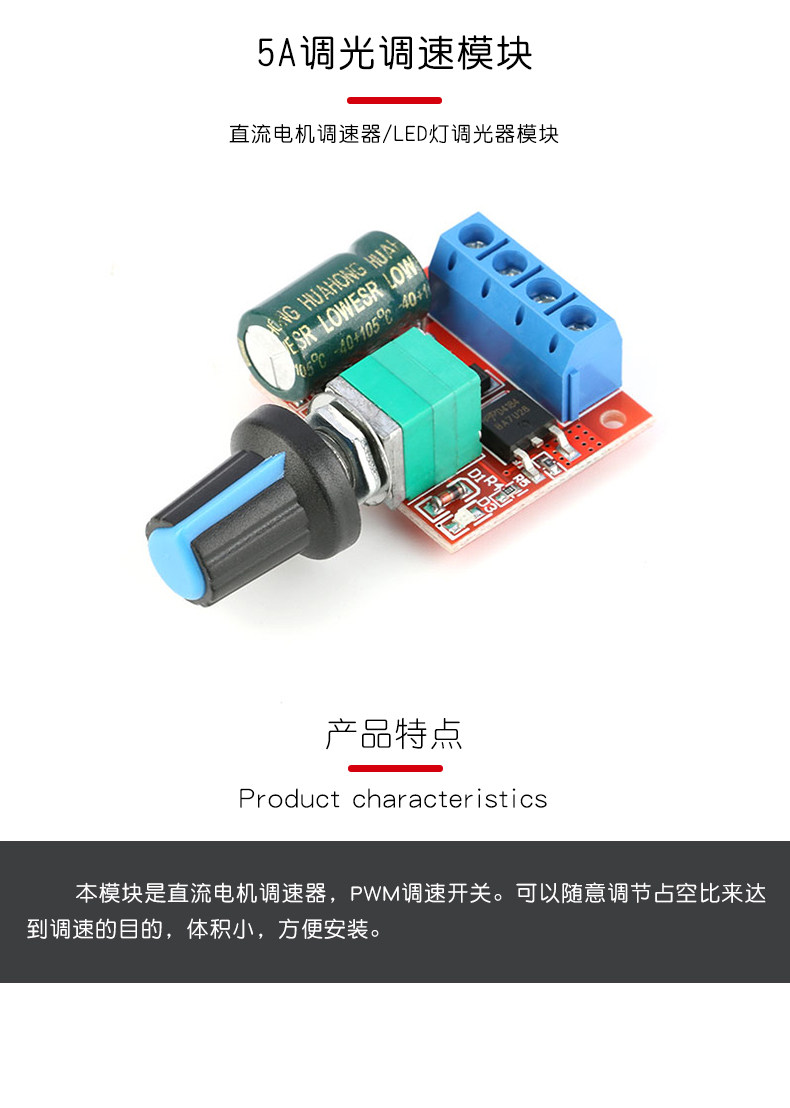

之前改过忘了，我用的是下面这个调速板，包邮价不超过4块钱。可以给你这个电机调速，好像能用电压调速的方式？不过还是有缺陷，因为电位器带开关，在关闭模式下电机却是全速运行的……之前有淘宝买家说过解决办法，但找不到链接了。


登录/注册后可看大图

whseen

星湖烟雨 发表于 2021-3-20 21:57


登录/注册后可看大图

**** 作者被禁止或删除 内容自动屏蔽 ****

电机调速板有明显滋滋电流声，可能烧电脑风扇无刷驱动板，台达AVC等大功率拆机风扇不停重启保护。尽量买直流输出可调电感降压板，调速噪音比pwm小很多，有些大功率拆机风扇无刷驱动，电压调低些停转保护，pwm接线调速协议和普通电脑风扇不通用，我正在想办法用AH477霍尔，绕过可恶的单片机，直接功率管驱动。
