套件不断、精彩不断！

fish8840 · 发表于 2009-12-29 03:29

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

x

本帖最后由 fish8840 于 2009-12-29 03:37 编辑

一。
GandF原创。
新M8电源_M8数字电源（50V10A）
http://bbs.yleee.net/viewthread.php?tid=309&extra=page%3D1

gandF版M8数控电源调试指引(wuqiang312 )
http://bbs.yleee.net/viewthread.php?tid=994&highlight

我之前的热转印板
http://www.shoudian.org/thread-111186-1-1.html

采用12X12按钮的按键部分。
接线柱输出输入端子。
其他部分为GandF绘制单面PCB（只有库文件和走线略有改动）

登录/注册后可看大图

汽车大灯，两灯丝并联，5A电流。

登录/注册后可看大图

fish8840 · 发表于 2009-12-29 03:29

本帖最后由 fish8840 于 2009-12-29 03:54 编辑

白光PCB,从3月份由于自用本着“通即可”原则绘制的版本。历时数月，总结缺陷。重新绘制。

正面对比图：

登录/注册后可看大图

背面对比图：
两块板都添加了Designed by GandF的字样。
背面增加了0805贴片的电容电阻兼容焊盘。可以焊接普通插件也可以焊接0805贴片。
T12和VCC都采用蓝色5.08端子连接（之前版本的大缺陷）
背后全面丝印，标记元件参数，方便焊接。
按键原来6X6微动开关，改为6X6/12X12全兼容。
电源部分（34063和电感等）和主控制部分分开画，可以断开单独使用（可用于M8新版电源的+-9V供电）板上采用单面微割处理，直接焊接可以使用，分开后可以飞线连接。
1602焊盘，背光部分采用兼容处理（A/K可以调换极性）兼容更多液晶。
OP07/27可以焊接SOP8贴片。
MOS放在边上。
背后标记关键测试点位置，和ISP连接位置。
液晶对比度可调采用普通可调（避免坛友焊接后调试对比度圈数太多造成误导）另外兼容0805贴片电阻固定对比度焊盘。
紫色PCB，告别以往版本红、绿、蓝、白、黑、黄的传统颜色。（线路板厂为Warren介绍古兄的厂家，做工很好）

登录/注册后可看大图

fish8840 · 发表于 2009-12-29 03:29

本帖最后由 fish8840 于 2009-12-29 04:14 编辑

秀秀936全套外壳做的白光控制器（手柄可换芯）。

登录/注册后可看大图

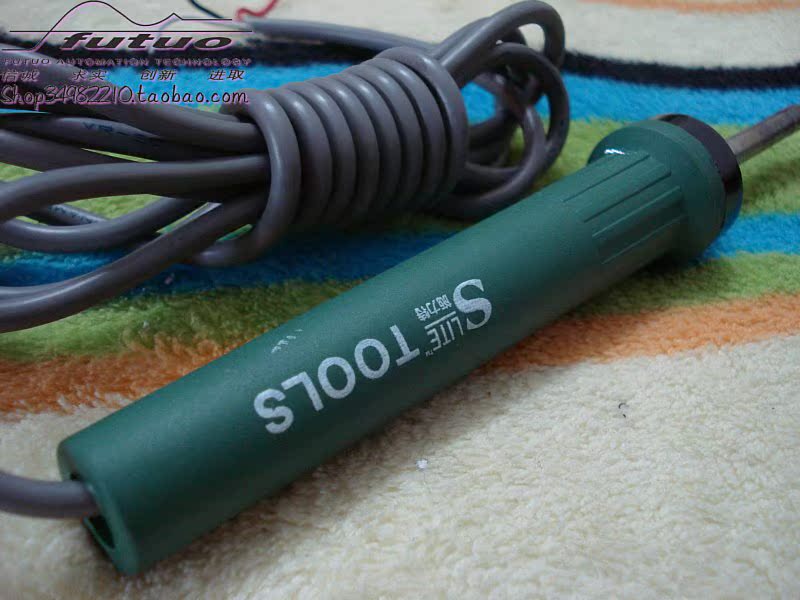

我装到手柄里的MI NI 白光。

登录/注册后可看大图

改背光玩的2402

登录/注册后可看大图

用改背光的2402做的Ga ndF新版M8电源。

登录/注册后可看大图

jane_0517 · 发表于 2009-12-29 03:46

都是不错的东东……

fish8840 · 发表于 2009-12-29 03:55

都是不错的东东……
jane_0517 发表于 2009-12-29 03:46

登录/注册后可看大图

这么早

ufo990 · 发表于 2009-12-29 07:00

好东西

szdell · 发表于 2009-12-29 07:17

是好东西！

mkloveonbed · 发表于 2009-12-29 07:22

又来了？只收成品，套件搞不了。。。

r10 · 发表于 2009-12-29 08:17

提示: 作者被禁止或删除内容自动屏蔽

sodohe · 发表于 2009-12-29 08:27

口水ing...

国望堂 · 发表于 2009-12-29 09:08

关心效率问题：在低压大电流时，发热好恐怖的！怎么解决的？

xiangbing · 发表于 2009-12-29 09:13

{:1_257:}好喜欢

pepsicool · 发表于 2009-12-29 09:16

PM个M8负载团购价，带壳

ypf · 发表于 2009-12-29 09:36

啥时开卖？

kiseki · 发表于 2009-12-29 10:14

顶了！期待！

ccyygg1 · 发表于 2009-12-29 10:18

具有相当的毒性。。

roling · 发表于 2009-12-29 10:22

把它举高点.

huangchao957 · 发表于 2009-12-29 10:24

越做越漂亮了......

老山东 · 发表于 2009-12-29 10:31

一地口水。。。。。。。。顶

x3159 · 发表于 2009-12-29 10:45

是好东西！报价
