[充电器] 再次DIY1879充电器

[复制链接]
flmdag
  • TA的每日心情
    无聊
    2019-4-17 23:12

    • 签到天数: 2 天

    [LV.1]初来乍到
    发表于 2019-4-30 00:12 | 显示全部楼层 |阅读模式

    马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

    您需要 登录 才可以下载或查看，没有账号？注册成为会员，享受更多功能。

    x
    本帖最后由 flmdag 于 2019-4-30 20:06 编辑

    借鉴了这里的miler 103电路：http://www.shoudian.org/forum.php?mod=viewthread&tid=1418918
    其实只是把我认为不必要的部分去除了，
    原来那个防反流电路不错，要是用上更好的mos管可以直接用体二极管代替外部二极管。
    aod403那个体二极管就能扛70A电流，比一般的二极管强多了。
    3.6V充电是通过给1879的ADJ引脚加电阻实现的，
    只是不明白4.35V充电是怎么弄出来的，我看成品电路都是用了431或者稳压二极管。

    LED2好像应该接在Q4前面

    原理图和PCB工程分享：
    https://lceda.cn/2dfrr/1879
    随便用，转发要注明这个帖子。
    回复 dsu_marcocopyright:copyright

    使用道具 举报

    telnet

    该用户从未签到
    发表于 2019-4-30 00:26 | 显示全部楼层
    好像我的一个1879电池反接了，没有反接保护只能报废了吗？

    点评

    iso
    我的两个4056充电器，都加防反接电路，好满意  详情 回复 发表于 2019-4-30 11:32
    qdliuji
    肯定烧了，换1879复活。  详情 回复 发表于 2019-4-30 08:41
    回复

    使用道具 举报

    三爷
  • TA的每日心情
    开心
    2024-4-12 21:28

    • 签到天数: 2027 天

    [LV.Master]伴坛终老
    发表于 2019-4-30 00:38 | 显示全部楼层
    4056足矣
    回复

    使用道具 举报

    奇辉
  • TA的每日心情
    开心
    2020-1-21 21:48

    • 签到天数: 1105 天

    [LV.10]以坛为家III
    发表于 2019-4-30 01:05 | 显示全部楼层
    telnet 发表于 2019-4-30 00:26


    登录/注册后可看大图

    好像我的一个1879电池反接了，没有反接保护只能报废了吗？

    1879好像带反接

    点评

    telnet
    现在没输出也不亮了  详情 回复 发表于 2019-4-30 07:44
    来自安卓客户端来自安卓客户端
    回复

    使用道具 举报

    VAIO
  • TA的每日心情
    开心
    2021-11-4 10:30

    • 签到天数: 721 天

    [LV.9]以坛为家II
    发表于 2019-4-30 07:13 | 显示全部楼层
    狠狠的折腾，


    登录/注册后可看大图

    来自苹果客户端来自苹果客户端
    回复

    使用道具 举报

    yls123
  • TA的每日心情
    开心
    2024-5-28 00:08

    • 签到天数: 3658 天

    [LV.Master]伴坛终老
    发表于 2019-4-30 07:16 | 显示全部楼层
    支持diy，看着不错。
    回复

    使用道具 举报

    telnet

    该用户从未签到
    发表于 2019-4-30 07:44 | 显示全部楼层
    奇辉 发表于 2019-4-30 01:05
    1879好像带反接

    现在没输出也不亮了
    回复

    使用道具 举报

    haidingwen
  • TA的每日心情
    慵懒
    2019-8-2 08:11

    • 签到天数: 105 天

    [LV.6]常住居民II
    发表于 2019-4-30 08:12 | 显示全部楼层

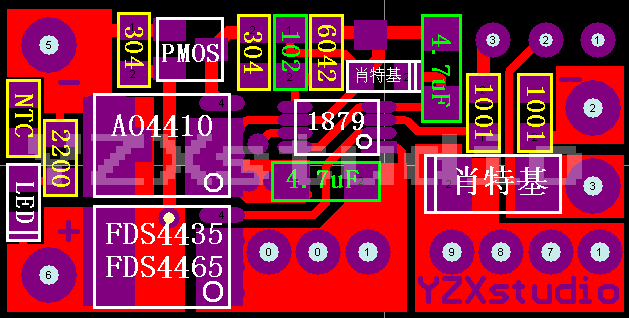

    借楼请教大师们，我的一块1879板子，掉了个PMOS，怎么找个替代的


    登录/注册后可看大图



    登录/注册后可看大图

    点评

    flmdag
    找个一样封装的pmos换上去就行了呗，只要电流够+阈值电压差不多就没问题  详情 回复 发表于 2019-4-30 08:25
    回复

    使用道具 举报

    flmdag
  • TA的每日心情
    无聊
    2019-4-17 23:12

    • 签到天数: 2 天

    [LV.1]初来乍到
     楼主| 发表于 2019-4-30 08:25 | 显示全部楼层
    haidingwen 发表于 2019-4-30 08:12
    借楼请教大师们，我的一块1879板子，掉了个PMOS，怎么找个替代的

    找个一样封装的pmos换上去就行了呗，只要电流够+阈值电压差不多就没问题

    点评

    haidingwen
    目前还是小白型的玩家，PMOS都要去百度什么意思的，封装一样我理解的是三个脚和大小差不多  详情 回复 发表于 2019-4-30 08:38
    回复

    使用道具 举报

    haidingwen
  • TA的每日心情
    慵懒
    2019-8-2 08:11

    • 签到天数: 105 天

    [LV.6]常住居民II
    发表于 2019-4-30 08:38 | 显示全部楼层
    flmdag 发表于 2019-4-30 08:25
    找个一样封装的pmos换上去就行了呗，只要电流够+阈值电压差不多就没问题
    ...

    目前还是小白型的玩家，PMOS都要去百度什么意思的，封装一样我理解的是三个脚和大小差不多

    点评

    flmdag
    现在打PCB板才一块钱一张，元件在立创也有优惠券，还是自己做板子比较好玩  详情 回复 发表于 2019-4-30 09:04
    回复

    使用道具 举报

    qdliuji
  • TA的每日心情
    开心
    2024-5-27 21:30

    • 签到天数: 813 天

    [LV.10]以坛为家III
    发表于 2019-4-30 08:41 | 显示全部楼层
    telnet 发表于 2019-4-30 00:26
    好像我的一个1879电池反接了，没有反接保护只能报废了吗？

    肯定烧了，换1879复活。
    回复

    使用道具 举报

    flmdag
  • TA的每日心情
    无聊
    2019-4-17 23:12

    • 签到天数: 2 天

    [LV.1]初来乍到
     楼主| 发表于 2019-4-30 09:04 | 显示全部楼层
    haidingwen 发表于 2019-4-30 08:38
    目前还是小白型的玩家，PMOS都要去百度什么意思的，封装一样我理解的是三个脚和大小差不多
    ...

    现在打PCB板才一块钱一张，元件在立创也有优惠券，还是自己做板子比较好玩

    点评

    haidingwen
    哈哈，最近打板被你们玩火了，不要把商家撸垮了 有时间还真想学习学习，就是要看书考试  详情 回复 发表于 2019-4-30 10:29
    回复

    使用道具 举报

    中大哥
  • TA的每日心情
    开心
    2024-5-29 09:15

    • 签到天数: 3424 天

    [LV.Master]伴坛终老
    发表于 2019-4-30 09:44 | 显示全部楼层
    支持diy，看着不错。
    回复

    使用道具 举报

    haidingwen
  • TA的每日心情
    慵懒
    2019-8-2 08:11

    • 签到天数: 105 天

    [LV.6]常住居民II
    发表于 2019-4-30 10:29 | 显示全部楼层
    flmdag 发表于 2019-4-30 09:04
    现在打PCB板才一块钱一张，元件在立创也有优惠券，还是自己做板子比较好玩
    ...

    哈哈，最近打板被你们玩火了，不要把商家撸垮了

    有时间还真想学习学习，就是要看书考试

    点评

    flmdag
    撸不垮，那些商家主要赚的是企业的钱，DIY用户撸不了多少  详情 回复 发表于 2019-4-30 10:55
    回复

    使用道具 举报

    youn
  • TA的每日心情
    擦汗
    2018-6-6 13:49

    • 签到天数: 5 天

    [LV.2]偶尔看看I
    发表于 2019-4-30 10:38 | 显示全部楼层
    为了充到 4.2000 伏？

    点评

    flmdag
    为了50A充电总比50个4056强  详情 回复 发表于 2019-4-30 10:54
    回复

    使用道具 举报

    冰封地狱
  • TA的每日心情
    衰
    2019-8-11 20:01

    • 签到天数: 184 天

    [LV.7]常住居民III
    发表于 2019-4-30 10:48 | 显示全部楼层
    diy的好
    回复

    使用道具 举报

    flmdag
  • TA的每日心情
    无聊
    2019-4-17 23:12

    • 签到天数: 2 天

    [LV.1]初来乍到
     楼主| 发表于 2019-4-30 10:54 | 显示全部楼层
    youn 发表于 2019-4-30 10:38
    为了充到 4.2000 伏？

    为了50A充电总比50个4056强

    点评

    小新来了
    这个有成品的吗?  详情 回复 发表于 2019-4-30 11:49
    回复

    使用道具 举报

    flmdag
  • TA的每日心情
    无聊
    2019-4-17 23:12

    • 签到天数: 2 天

    [LV.1]初来乍到
     楼主| 发表于 2019-4-30 10:55 | 显示全部楼层
    haidingwen 发表于 2019-4-30 10:29
    哈哈，最近打板被你们玩火了，不要把商家撸垮了

    有时间还真想学习学习，就是要看书考试{:5_624 ...

    撸不垮，那些商家主要赚的是企业的钱，DIY用户撸不了多少
    回复

    使用道具 举报

    haidingwen
  • TA的每日心情
    慵懒
    2019-8-2 08:11

    • 签到天数: 105 天

    [LV.6]常住居民II
    发表于 2019-4-30 10:56 | 显示全部楼层
    话说1879出来这么久了，也没降价和被替换啊，不过倒是更多性价比好的其他的了，被勾起来又想买了~
    回复

    使用道具 举报

    darkula
  • TA的每日心情
    开心
    2016-6-3 07:38

    • 签到天数: 1 天

    [LV.1]初来乍到
    发表于 2019-4-30 10:56 | 显示全部楼层
    普通用用，不追求高精度，4056或4057足够了，还便宜，成品板也就1、2块钱

    点评

    flmdag
    龟速+发热+伤电池 1879那么古老的芯片在猪队友4056衬托下还是很先进的  详情 回复 发表于 2019-4-30 12:02
    回复

    使用道具 举报
